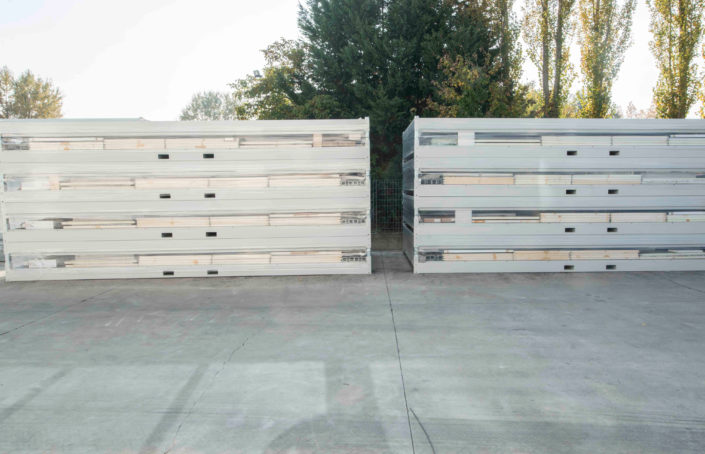

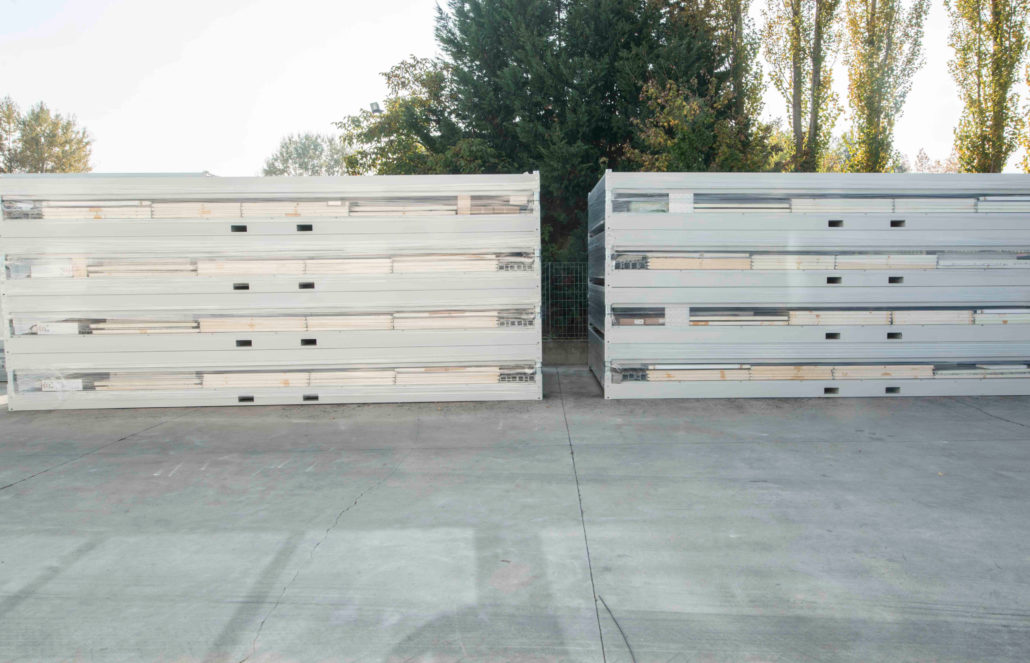

10
MODULES AVEC 1
SEUL VOYAGE
150 MQ
UNE FOIS DEMONTES,
OCCUPENT 30 MQ
+30%
ISOLEMENT
THERMIQUE
100%
NOUS OPTIMISONS L’ESPACE À DISPOSITION

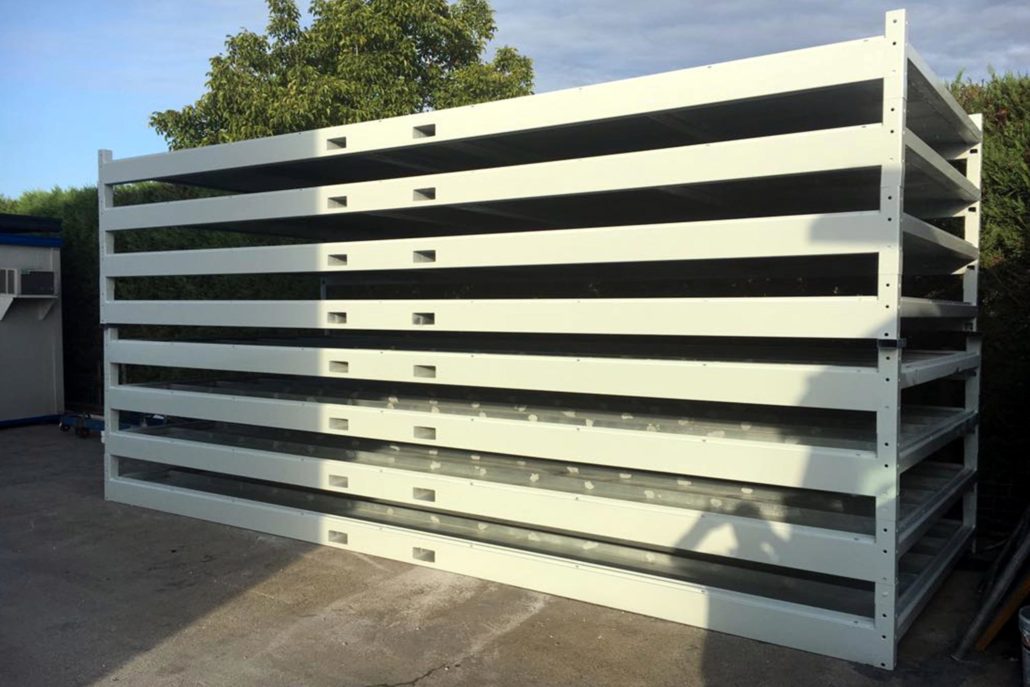

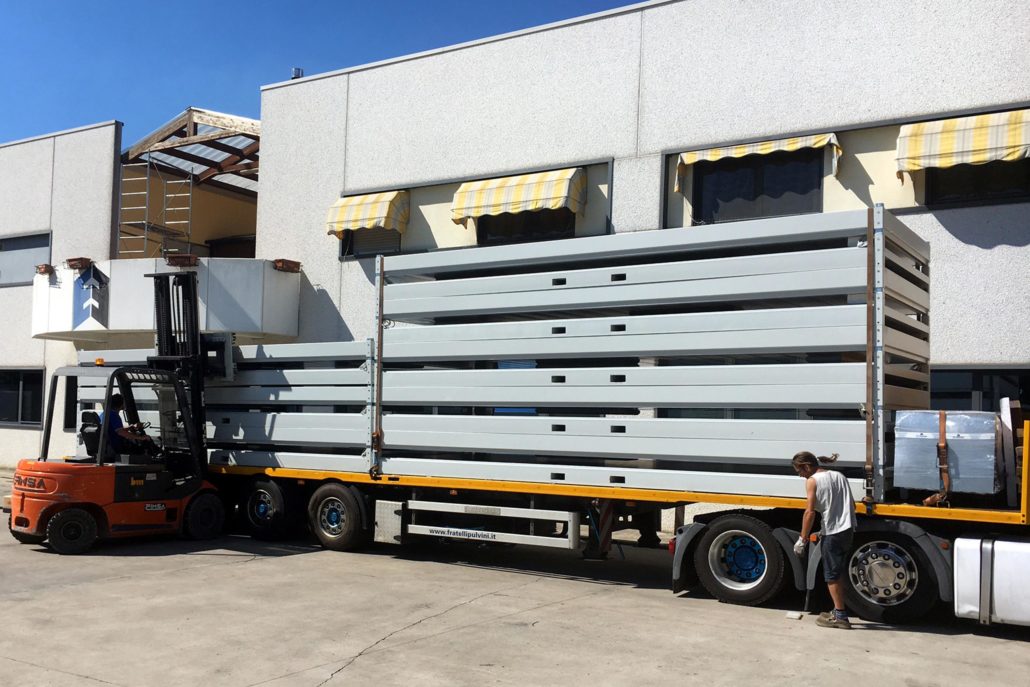

NOUS CHARGEONS 5 MODULES EN 1
NOUS CREONS DES ESPACES IDEALES
MODULES AVEC 1
UNE FOIS DEMONTES,
ISOLEMENT
FACILE
DIMENSIONS EXTERNES:
mm 6035x2435x2785 H
DIMENSIONS INTERNES:
mm 5890x2290x2310 HSP
POIDS DU MODULE AVEC PANNEAUX EP.
mm 40: Kg. 1585
DIMENSIONS EXTERNES:
mm 6035x2435x2975 H
DIMENSIONS INTERNES:
mm 5890x2290x2500 HSP
POIDS DU MODULE AVEC PANNEAUX EP.
mm 60: Kg. 1900
DIMENSIONS EXTERNES:
mm 6035x2925x2785 H
DIMENSIONS INTERNES:
mm 5896x2787x2310 HSP
POIDS DU MODULE AVEC PANNEAUX EP.
mm 40: Kg. 1900
DIMENSIONS EXTERNES:
mm 6035x2925x2975 H
DIMENSIONS INTERNES:
mm 5896x2787x2500 HSP
POIDS DU MODULE AVEC PANNEAUX EP.
mm 60: Kg. 2200

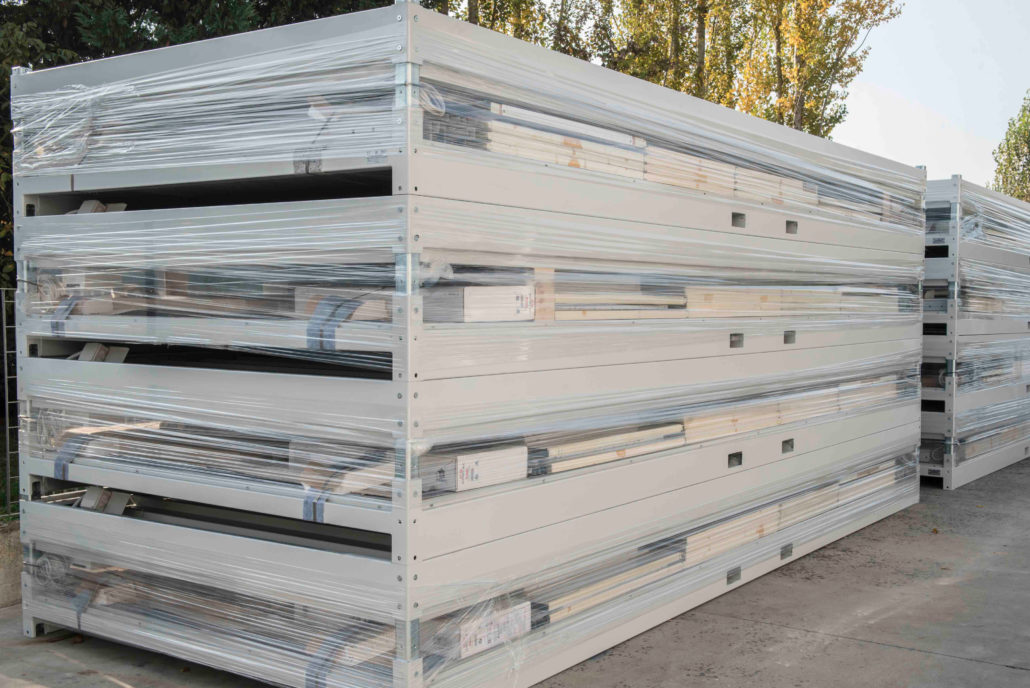

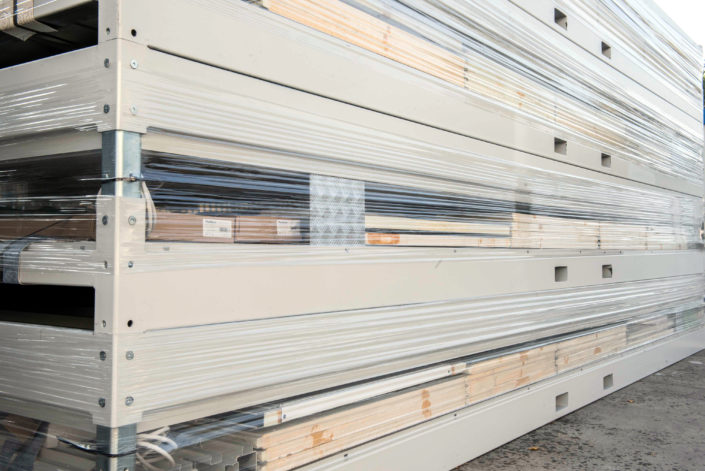

DIMENSIONS DU MODULE COLISÉ:
mm 6035x2435x680 H
MODULE SUPERPOSABLE:
R+3
MODULE BREVETÉ REF. N.: 102017000067562

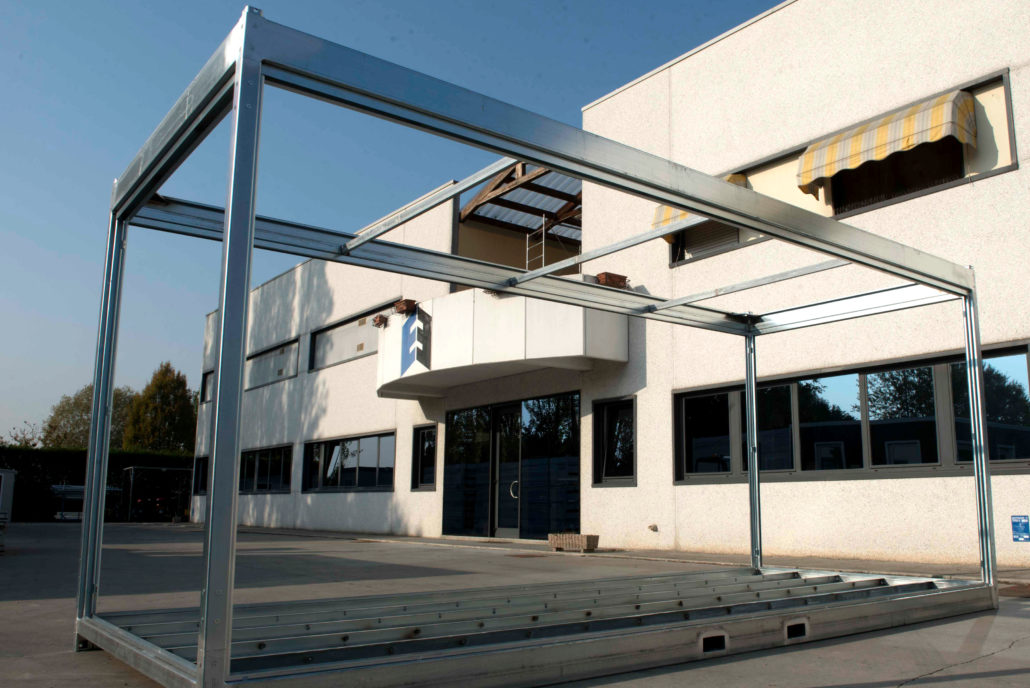

OSSATURE
Réalisée complètement avec tubes acier galvanisé catégorie S355 selon la norme UNI EN 10219, profiles du toit réalisées en acier galvanisé S250 selon la norme UNI EN 10346; ép.mm 3.
PLANCHER: revêtement en PVC antidérapant (ép.mm 1,5), collé sur des panneaux hydrofuges, ép.mm 22 (option:bois ciment);
isolation en polystyrène, ép.mm 60 (Bac acier galvanisé, ép.mm 1).
KIT POUR LE PASSAGE DES FOURCHES dans le châssis du plancher avec dimensions mm 180x80x3, positionné avec inter-axe de mm 725.
POTEAUX: réalisées en tubes mm 80x80x4 avec 8 trous chacuns pour assurer la connexion entre le châssis plancher et le châssis du toit.
Pièces de connexion: réalisés avec tubes mm 70x70x6.
TOIT
Réalisé avec profilés pliés en acier ép.mm 3 sur les 4 cotés.
Points de soulèvement aux angles et n.4 points pour l’évacuation des eaux pluviales; isolation avec panneaux sandwich ép.mm 30+40, «mousse de polyuréthane» PUR 2 K=0,61Kcal/m²h°C, matelas «en laine de verre», ép.mm 50+pare-vapeur, revêtement du plafond en bac acier prélaqué.
PAROIS
En panneaux sandwich, isolant «en mousse de polyuréthane» avec revêtement extérieur en tôle «gaufré C21» et revêtement intérieure en tôle «lisse C21».
Largeurs disponibles: 980 mm/1200 mm; epaisseurs disponibles: 40/50/60 mm;
conductibilité thermique: UNI EN 14509:2013.
MENUISERIES
Fournies intégrées dans le panneau avec largeur 1200 mm.
01 Porte en aluminium «pleine» mm 1000x2205h, du même panneau des parois;
01 Fenêtre en PVC, «coulissante» dimensions mm 1000x1200h avec DOUBLE
VITRAGE et VOLET ROULANT en PVC.
INSTALLATION ELECTRIQUE
Composé par:
02 Réglette double 2x36W type Dark Light,
03 prises de courant type française 10/16A;
01 prise VDE au plafond pour commande supplémentaire éclairage,
01 Interrupteur,
01 Tableau électrique IP 40,
01 Boite externe étanche,
01 Magnetothermique differentiel C25 A general,
01 Magnetothermique differentiel C10 éclairage,
01 Magnetothermique differentiel C10 convecteur/climatiseur,
01 Magnetothermique C16 prises,
01 Deviateur dans le Tableau pour inversion du commande éclairage,
Cosse exterieure sur l’ossature pour le raccordement à la terre.
01 CONVECTEUR 2000 W.
ASSEMBLEMENT
1 heure par module.
Edil Euganea: un groupe de personnes qui ont la passion pour propre travail,
l’objectif de s’améliorer et valoriser des points fixes pour la société :
la qualité des produits, la personnalisation des produits, les détails,
le service avant et après la vente et la fiabilité.
«DOWNLOAD» LA FICHE TECHNIQUE
Donner votre adresse mail pour recevoir la fiche technique.
